性能特點

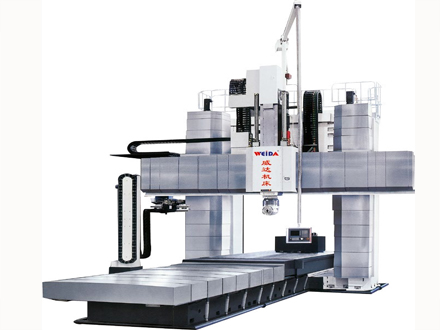

※機床采用方形雙立柱的龍 門結構，立柱下部和床身緊 密連接，上部與頂梁及連接 梁緊密連接，構成封閉式龍 門框架，床身、立柱、橫梁截 面大、承重大、剛性好，精度 保持性高，可耐重切削并長 期保持高精度。龍門內側跨 距大，w、z軸行程長，通過 性好,加工范圍大。
※可選配多種自動或手動附 件銑頭，零件一次裝夾自動 完成五面加工，大幅提高工 作效率，節省成本。
標準配置
※FANUC 31i數控系統
※德國ZF變速箱
※W軸、Z軸液壓平衡系統
※機內自動排屑裝置
選擇配置
※西門子840D
※立臥伺服刀庫(40T/60T)
※全閉環光柵尺
※各種自動附件系統
主要技術參數 | Units | GMC3080 | GMC30100 | |
X軸行程 | mm | 8500 | 10500 | |
Y軸行程 | mm | 4500 +800(換頭） | 4500+800(換頭) | |
Z軸行程 | mm | 1200 | 1200 | |
W軸行程 | mm | 2250 | 2250 | |
工作臺尺寸(L×W) | mm | 3000×8000 | 3000×10000 | |
工作臺最大承重 | t | 48 | 60 | |
工作臺T型規格(寬×間距×個數) | qty | 36×250×32 | 36×250×40 | |
立柱間距 | mm | 3600 | 3600 | |
主軸端面至工作臺面距離 | mm | 150-3000 | 150-3000 | |
主軸錐度 | BT50 | BT50 | ||
進給速度Feed speed | X、Y、Z軸 | mm/min | 6000/6000/6000 | 6000/6000/6000 |
W軸 | mm/min | 2000 | 2000 | |
快速移動Rapid feed | X、Y、Z軸 | mm/min | 10000/10000/10000 | 10000/10000/10000 |
W軸 | mm/min | 2000 | 2000 | |
主軸電機功率(連續/S6-60%) | kw | 45/55 | 45/55 | |
主軸轉速 | rpm | 30-3000 | 30-3000 | |
定位精度Positioning accuracy | X、Y、Z軸 | mm | 士0.005/300 Jis | 士0.005/300 Jis |
重復定位精度Repeat positioning accuracy | X、Y、Z軸 | mm | 士0.003/300 JIs | 士0.003/300 JIs |
外形尺寸 | mm | 26000×10000×9300 | 26000×10000×9300 | |
整機重量 | kg | 205000 | 255000 | |
